第1章. RTP概述1.1. RTP是什么
RTP的全称是实时传输协议。该协议旨在为IP网络上的语音、图像、传真等需要实时传输的多媒体数据提供端到端的实时传输服务。RTP在互联网上为端到端的实时传输提供了时间信息和流同步功能，然而，它并不确保服务质量，服务质量则由RTCP来负责提供。
1.2. RTP的应用环境
实时传输协议（RTP）适用于在单播或组播网络环境中传输实时数据，其常见应用场景包括以下几点。
第二章：深入解析RTP，2.1节：RTP的协议结构，2.1.1节：探讨传输层的组成部分。
实时传输协议，简称RTP，正如其名，旨在实现数据的实时传输，因此被视为传输层的一个组成部分。图1展示了流媒体应用中一种典型的协议架构。

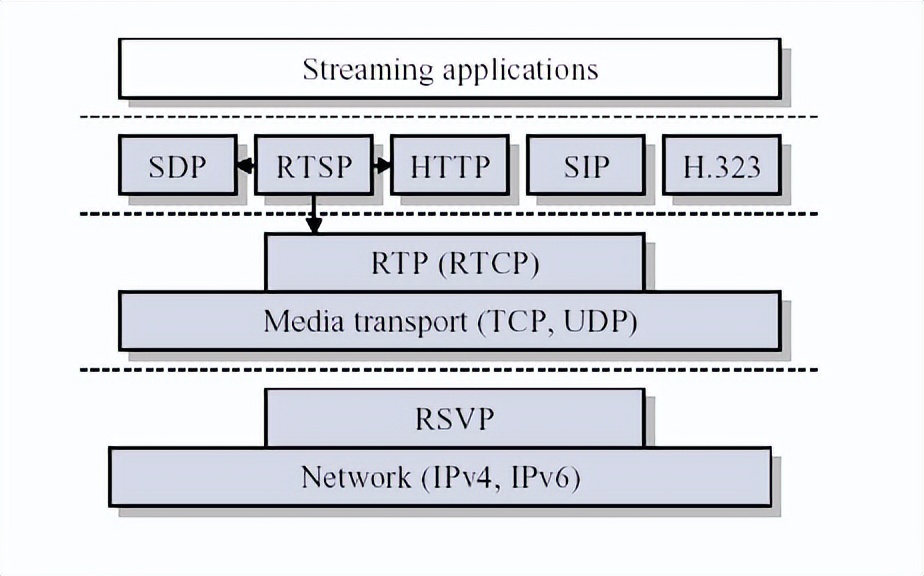

图 1 流媒体体系结构
观察图表可知，RTP位于传输层，且其构建于UDP协议之上。与UDP协议相似，RTP同样具备特定的封装格式，以实现其实时传输功能。RTP主要负责为端到端实时传输提供时间信息和流同步，然而，它并不确保服务质量。至于服务质量，则由RTCP负责提供。这些特性，在第4章中有所阐述。
2.1.2. 应用层的一部分
许多人将RTP视为应用层的一个组成部分，这一观点主要基于应用开发者的视角。在操作系统中，TCP/IP等协议栈为我们提供了最普遍使用的服务，而RTP的具体实现则需要开发者自行完成。鉴于此，从开发者的角度来看，RTP的实现与应用层协议的实现并无二致，因此我们可以将RTP视为一种应用层协议。
在进行RTP数据传输的过程中，发送方必须先将数据打包成RTP格式，而在接收端，必须将数据从RTP包中解包提取。
2.2. RTP的封装
协议的封装旨在满足其功能需求。根据先前提出的功能需求，我们可以推断出RTP封装中理应包含同步源与时戳等字段。然而，完整的封装结构究竟如何？请参照图2进行观察。

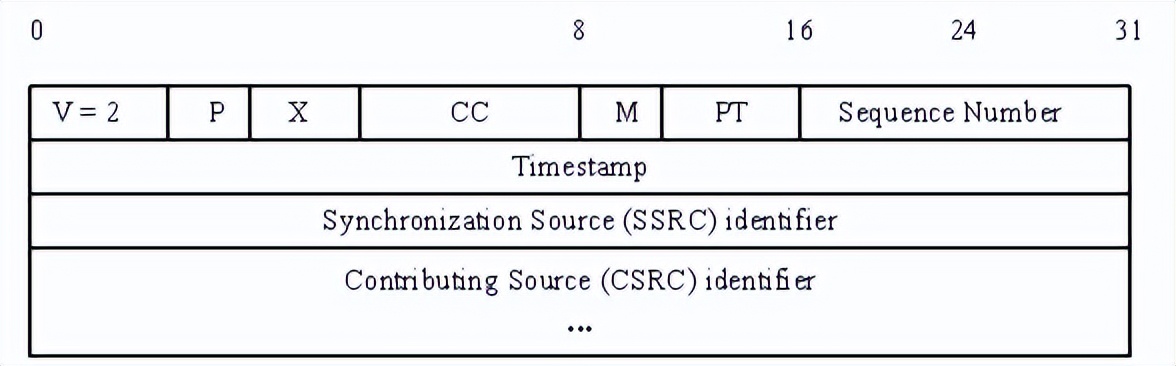

图 2 RTP的头部格式
版本号（V）：2比特，用来标志使用的RTP版本。
填充位置（P）仅占用1比特，一旦该位被激活，那么RTP数据包的结尾便会加入额外的填充字节。
在扩展位（X）占据1比特的情况下，若该位被激活，那么在RTP固定头部之后，将紧接着出现一个扩展头部。
中国证监会计数器（CC）为4位，其后紧随固定头部，记录着CSRC的数量。
标记位（M）仅占用1比特，其具体含义由配置文档（Profile）负责说明。
载荷类型（PT）：7比特，标识了RTP载荷的类型。
该序列号由16位组成，发送方在每次发送完一个RTP数据包后，都会将此域的数值递增1，而接收方则可通过此域来识别数据包的缺失并进行相应的恢复。此序列号的起始值是随机设定的。
时间戳为32比特，标志着该数据包首字节被采集的具体时间点。每当会话启动，时间戳便被设定为一个初始数值。即便在无信号传输的情况下，时间戳的数值亦需随时间的推移持续递增。毕竟，时间在不停地流逝。时间戳在消除波动和确保同步方面扮演着至关重要的角色。
同步源标识符，即SSRC，它是一个32位的标识符，用于指代RTP包流的来源。在单一RTP会话中，不得存在两个相同的SSRC值。这一标识符的选取是随机的，而RFC1889标准推荐使用MD5算法进行随机化处理。
贡献源列表（CSRC List）中包含0至15项，每项由32比特构成，其功能是标识出对RTP混合器生成的新包有所贡献的所有RTP包的来源。这些混合器会将具有贡献性的SSRC标识符添加至列表中。列表中详尽列出了所有SSRC标识符，确保接收端能够准确识别对话双方的身份。
领取音视频开发资料包：音视频流媒体高级开发
FFmpegWebRTCRTMPRTSPHLSRTP播放器
企鹅群994289133领取资料
企鹅群994289133领取资料
2.3. RTCP的封装
为了确保RTP的服务质量，RTCP必须提供相应的保障，故此，以下将详细阐述RTCP的相关内容。
RTCP的核心作用包括：对服务质量进行监控和提供反馈、实现媒体间的同步，以及对多播组成员进行识别。在RTP会话进行过程中，各参与者会定期发送RTCP数据包。这些RTCP数据包内含有诸如已发送数据包数量、丢失数据包数量等统计数据，使得参与者能够依据这些信息灵活调整传输速度，甚至调整数据负载的类型。RTP与RTCP协同运作，能够通过高效反馈和极低成本，实现传输效率的优化，因此非常适合于网络中实时数据的传输。
图1显示，RTCP同样是通过UDP进行传输的，然而它所封装的仅仅是控制信息，因此其数据包长度较短，这就使得多个RTCP分组能够被封装进一个UDP数据包中。RTCP具体包括以下五种分组类型。

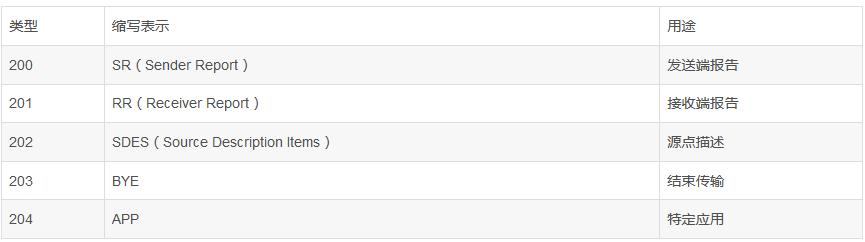

表 1 RTCP的5种分组类型
这五种分组封装的方式基本相似，接下来我将专门介绍SR类型，至于其他类型的封装方法，请查阅RFC3550文档。
发送端通过发送SR（Sender Report）分组，能够以多播的形式向所有接收端传达发送状态。该分组的核心信息包括：对应RTP流的SSRC标识，RTP流中最新分组的时戳及NTP时间，RTP流中的分组总数，以及RTP流中的字节数量。SR分组的封装方式如图3所示。

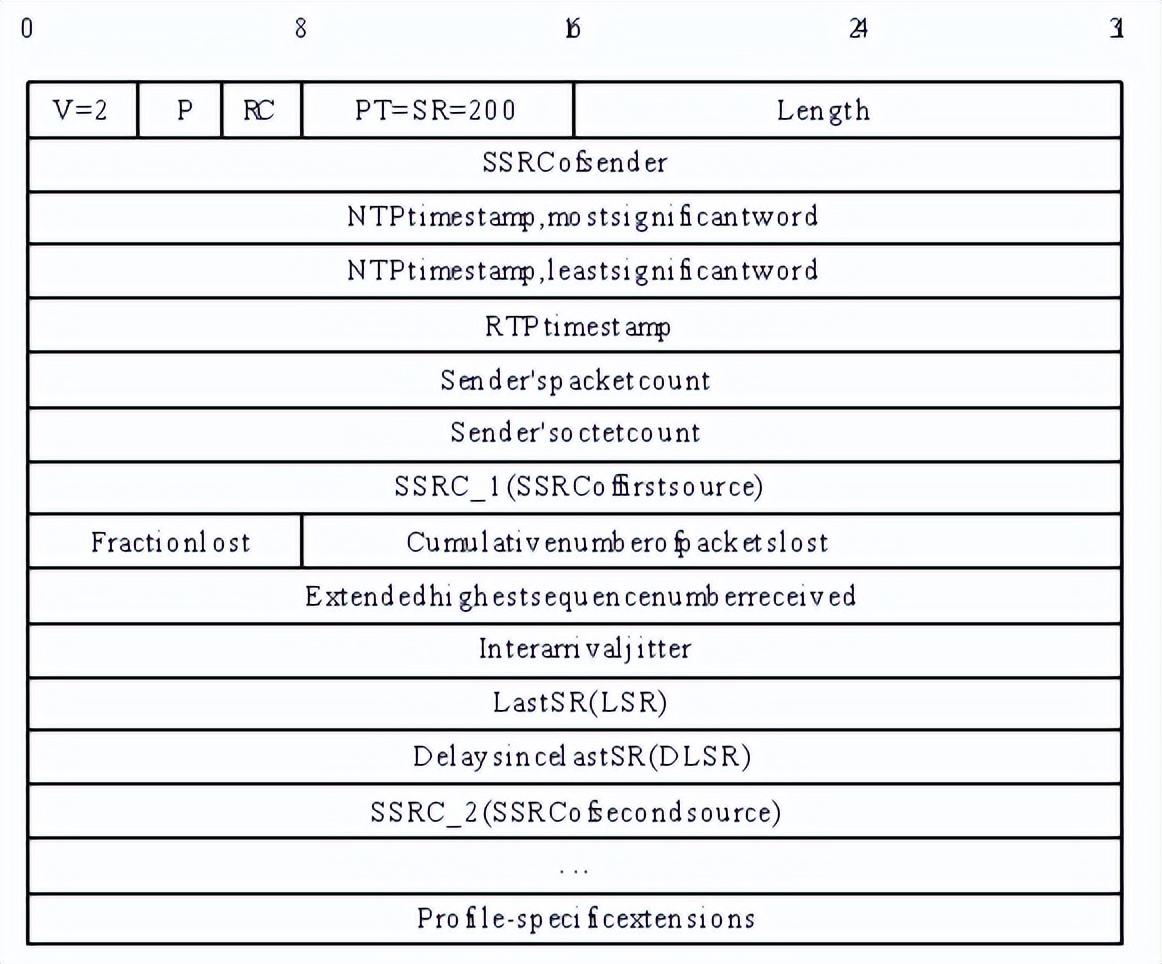

图 3 RTCP头部的格式
版本（V）：同RTP包头域。
填充（P）：同RTP包头域。
接收报告计数器（RC）为5比特，它代表SR包中接收报告块的个数，这个数目有可能为零。
包类型（PT）：8比特，SR包是200。
长度范围为16位，这部分用于记录SR包的总长度，以32位为单位，并减去1。
同步源标识符（SSRC）是用于标识SR包发送者的同步源，其与RTP包中对应的SSRC标识符相同。
网络时间协议（NTP）SR数据包传输时的确凿时间点。该协议旨在实现不同RTP媒体流的同步。
RTP时间戳与NTP时间戳相对应，它们在单位上保持一致，并且均拥有相同的随机起始值，均位于RTP数据包之中。
发送者数据包统计：在启动发送数据包至生成该同步复位（SR）包的期间，发送者所传输的RTP数据包累计数量。每当源同步码（SSRC）发生变更，该计数区域将被重置为零。
发送者的八位计数：自发送者开始传输数据包至生成该SR包的期间，所传输的净负荷数据的总字节数量，此数值不包含任何头部信息及填充内容。每当发送者变更其SSRC标识时，该计数区域需归零。
同步源n的SSRC标识符所对应的是本报告块中所收录的、由该源端接收而来的数据包的相关统计数据。
丢失率（Fraction Lost）：这一指标反映了自上一个同步源编号为n（SSRC_n）的SR或RR数据包发出之后，同步源n所发送的RTP数据包在传输过程中出现的丢失情况。
累计的包丢失数量包括：自接收SSRC_n起始的包开始，至发送SR为止，以及从SSRC_n发送的RTP数据包中丢失的总计。
所接收到的序列号最高的扩展序列，源自于SSRC_n所传来的RTP数据包中的最大序列值。
抖动接收（Interarrival Jitter）：对RTP数据包接收时刻的统计波动性进行估算
上一次SR时间戳，即LSR：系指从SSRC_n接收到的最新SR数据包中提取的NTP时间戳的中间32位数字。若尚未接收到任何SR数据包，该字段将归零处理。
自上次SR事件发生至今的延迟时间（简称DLSR）：自上次从SSRC_n接收SR数据包以来，至本报告发送时所经历的整个时间间隔。
2.4. RTP的会话过程
应用程序在创建RTP会话之际，会选定一对目标传输地址。这些地址由网络地址和两个端口构成，其中一端口用于传输RTP数据包，另一端口则用于RTCP数据包，确保RTP/RTCP数据得以准确发送。RTP数据被发送至偶数编号的UDP端口，与之相对应的控制信号RTCP数据则被发送至紧邻的奇数编号UDP端口（即偶数端口加一），二者共同形成一组UDP端口。RTP数据的传输流程是这样的，而接收流程则是其相反过程。
RTP协议负责接收来自上层的流媒体信息码流，例如H.263，并将其封装成RTP数据包；同时，RTCP接收来自上层的控制信息，并将其封装成RTCP控制包。
RTP会将数据包发送至UDP端口对的偶数端口；而RTCP则会将控制信息发送至UDP端口对的接收端口。
第3章. 相关的协议3.1. 实时流协议RTSP
实时流协议，即RTSP（Real-Time Streaming Protocol），是由IETF所提出的，而与其相对应的RFC文档编号为RFC2362。
图 1 展示了 RTSP，这是一个位于应用层的协议，属于 TCP/IP 网络体系结构的一部分。该协议采用客户机/服务器模式进行运作，它属于多媒体播放控制协议范畴。其主要功能是让用户在观看流媒体内容时，能够如同操作本地影碟机一般，实现对播放流的暂停、继续、快进和快退等操作。
3.2. 资源预定协议RSVP
RSVP，即资源预定协议，是由IETF所提出的一项协议，与之相对应的RFC文档编号为2208。
图1显示，RSVP协议位于IP层之上、传输层之下，属于网络控制范畴。它通过在路由器中预留部分带宽，从而在一定程度上保障了流媒体传输的服务质量。例如，在网络视频会议工具vic等试验性系统中，已经整合了RSVP技术。
第4章. 常见的疑问4.1. 怎样重组乱序的数据包
可以根据RTP包的序列号来排序。
4.2. 怎样获得数据包的时序
可以根据RTP包的时间戳来获得数据包的时序。
4.3. 声音和图像怎么同步
依据声音和图像数据流之间的相对时间关系，即RTP数据包的时间戳，以及它们的绝对时间点，即RTCP数据包中的信息，我们能够确保声音与图像的同步播放。
4.4. 接收缓冲和播放缓冲的作用
正如1.3.1节所说明，接收缓冲区负责对顺序混乱的数据包进行排列；而播放缓冲区则旨在消除播放过程中的不稳定现象，确保实现同步的播放效果。
第5章. 实现方案
表 2 协议分析要求
表2列出了协议分析的具体需求。显而易见，要提取RTP音频包中的音频数据相当简便，只需移除RTP包的头部信息即可。然而，若想成功播放解码后的音频流，我们必须了解其编码方式，而这可以通过RTP包头的有效载荷类型字段（PT）来获取。
