何时休眠
当CPU没事可做的时候，软件层面采用的做法通常是：执行一个idle任务，这个idle任务是系统中优先级最低的，里面一般就是一个无限循环。但它还是会消耗能量，这实在有点不划算，对于移动设备更是浪费宝贵的电池资源，但是idle任务又必须执行，系统不能处在一个没有任何任务运行的状态。
功耗模式 – 睡眠深度
为此，CPU的设计者在硬件层面提供了不同的运行模式，以Intel的芯片为例（同时也是ACPI 的spec定义），包括了P-state和C-state。
在C-state的划分中，C0为正常工作模式，其他的”C1 ~ Cn”为休眠模式，这样CPU在无事可做时，就不用靠执行一些useless的指令来维持运行（软件idle），idle时进入休眠模式即可（称为”cpuidle”，或硬件/physical idle，对应的内核配置选项是”CONFIG_CPU_IDLE”）。
有的休眠态是关闭部分时钟/电源（浅睡），有的是全部关闭（深睡），以供软件根据不同的场景选择。

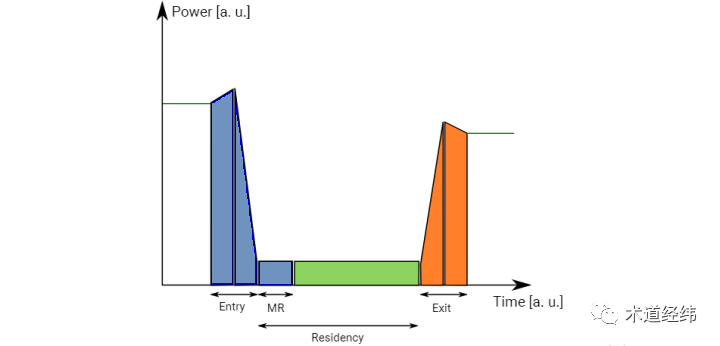

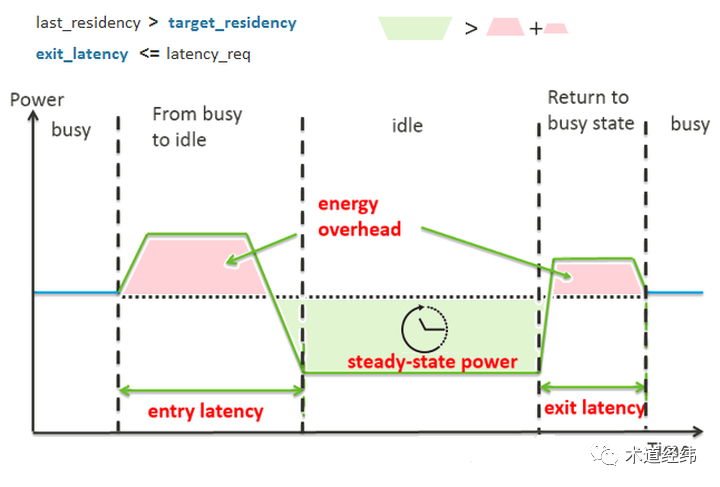

休眠模式是存在代价的：进入和退出需要花费时间，退出恢复到正常状态的latency会影响对任务的响应，而且，进入和退出的过程本身也会损失一定的功耗（实际的”Entry”和”Exit”的功耗甚至可能短暂超过正常运行时的功耗）。
“n”值越大，睡眠程度越深，功耗节省越多，但恢复时间也越长。如果睡眠时间比较短，功耗没节省多少，时延又长，就很不合算。
基本概念
在Linux中，描述C-state的是”cpuidle_state”结构体。一个SMP系统有多个CPU，一个CPU有多种休眠态，这形成了一个二维的矩阵，”cpuidle_state”就是此矩阵的纵向元素。
struct cpuidle_state {
// 在sysfs中可见
char name[16];
char desc[32];
int power_usage; /* 以mW计 */
unsigned int exit_latency; /* 以us计 */
unsigned int target_residency; /* 以us计 */int (*enter) (...);
};
再来从横向的角度看一下。将一个CPU中和实现idle功能相关的部分抽离出来，就形成了"cpuidle_device"，可理解为一种虚拟设备吧。
DEFINE_PER_CPU(struct cpuidle_device, cpuidle_dev);
struct cpuidle_device {
unsigned int enabled:1;
unsigned int use_deepest_state:1;
unsigned int cpu; /* 对应的CPU编号 */struct cpuidle_state_usage states_usage[10];
}
struct cpuidle_state_usage {
unsigned long long usage;unsigned long long time;
unsigned long long above;
unsigned long long below;...
}
这些信息可通过"/sys/devices/system/cpu/cpuidle/"查看。
策略制定

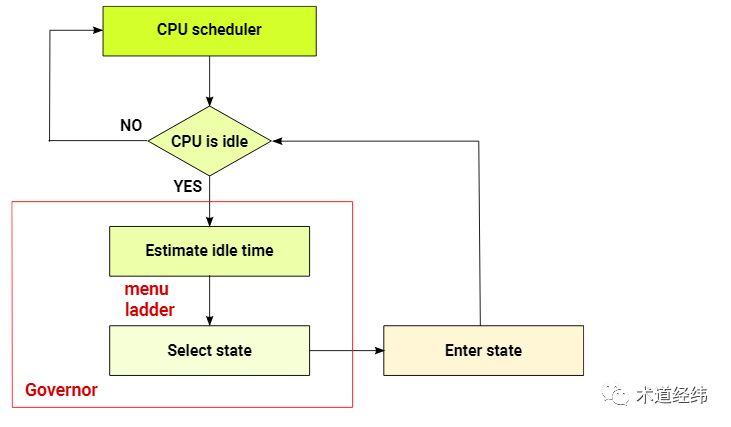

选择进入哪个休眠态，是cpuidle子系统的重点，负责这件事的执行体被称为"governor"，由"cpuidle_governor"结构体表示（定义在"/include/linux/cpuidle.h"）：
struct cpuidle_governor {
int (*enable)(struct cpuidle_driver *drv, struct cpuidle_device *dev);
int (*select)(struct cpuidle_driver *drv, struct cpuidle_device *dev, bool *stop_tick);
void (*reflect)(struct cpuidle_device *dev, int index);...
};
自信与保守
具体的做法可以是：先试探性地进入比较"shallow"的C-state，如果发现休眠的时间足够长，才进入更deeper一些的（promotion），就像爬梯子（ladder）一样，所以被称为"ladder governor"。

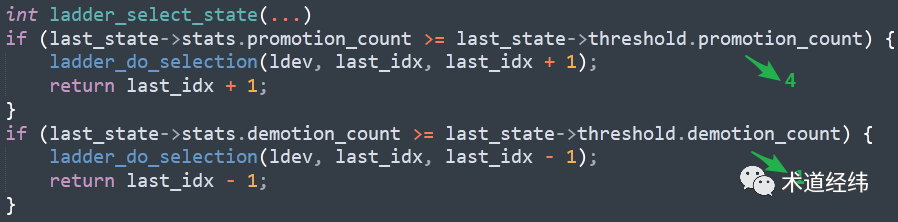

相对来说，promotion时会更谨慎一些，需要实际休眠时间连续4次超过预估休眠时间，才跃升一级，而只要实际休眠时间低于预估休眠时间1次，demotion就会发生。因为睡浅了最多就是功耗节省少一些，睡深了会影响任务的响应时限，轻重缓急有所不同。
还有一种策略是直接选择可能满足需求的最深休眠态，就好像你拿着菜单（menu）选菜一样，看中后直接点你认为可能最好吃的，因此叫做"menu governor"（包括由此衍生的TEO governor，参考what are ladder governors and menu governors）。
周期性的tick触发会唤醒idle状态的CPU，导致一次idle的时间不能超过一个tick的长度，目前Linux默认会使用dyntick-idle模式，进入idle状态后关闭tick，在这种模式下，干扰更小，确定性更强，使用menu governor往往能取得更好的效果。
可能正因为此，memu策略也是目前Linux默认采用的cpuidle选择算法（实现定义在"drivers/cpuidle/governors/menu.c"），两种策略可通过"cpuidle.governor="的命令行参数在启动时切换。
如何增加胜率

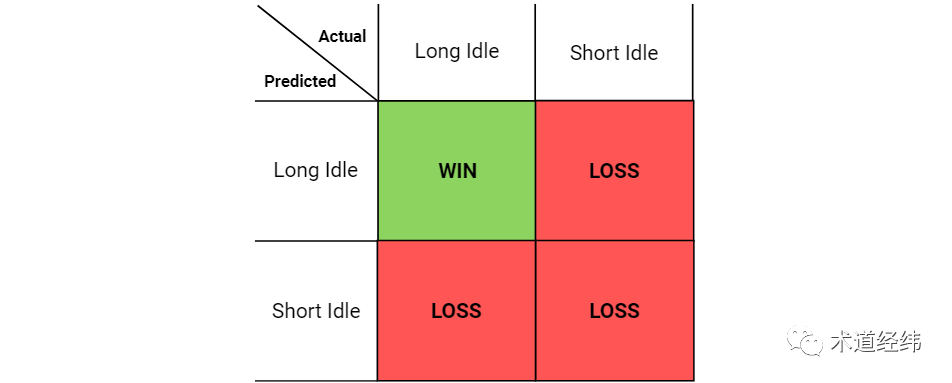

如果governor预测接下来idle的时间会比较长，那么它将选择相对比较“深”的休眠态。假设实际idle状态持续的时间也确实比较长，那当然皆大欢喜（win）。而如果实际是一个short idle，由于进入和退出"dyntick-idle"模式本身也存在开销，那可能就得不偿失，还没回本就结束了（loss）。
如果governor预测是short idle，那它将选择相对比较“浅”的休眠态。假设实际是long idle，那可以节省的功耗就大打折扣。实际是short idle呢，停止和重启tick的开销得不到弥补，横竖都是“输”。
Intel开源技术中心的工程师Rafael J. Wysocki在这个机制的基础上做了一些调整，由governor已经做出判断后，再决定是否停止tick（对应函数参数"stop_tick"）。

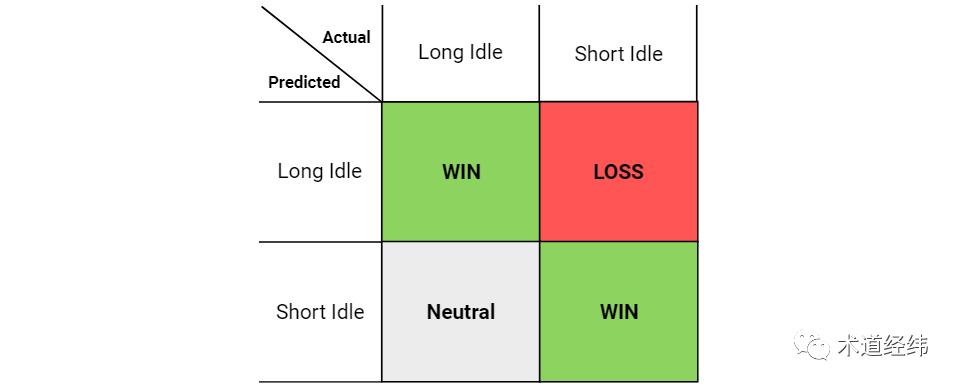

如果governor判断是long idle，还是会停止tick，所以结果和原方案一样（第一行）。但如果判断是short idle（第二行），就不停止tick。当实际也为short idle时，由于不需要停止和重启tick，减少了不必要的开销；而实际为long idle时，可以被这个没有停止的tick唤醒，重新选择更“深”一些的休眠态，及时止损。
理论上，这个新的方案可以增加governor的胜率。而后，Wysocki通过实验进一步验证了新方案在降低波动性和整体功耗上的有效性。该方案已被4.17及之后的内核版本所采用。
绿色为原版本，红色为新版本

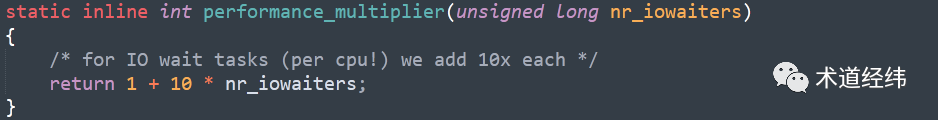

tick这种定时器的timeout属于“完全可预测“的唤醒事件，还有一类是”部分可预测“的I/O事件，为了将这类因素的影响考虑进去，采用将等待I/O的线程数量作为矫正因子，加入对预估休眠时间的计算中，随"io_wait"数量的增多，预估时间相应地减少。
